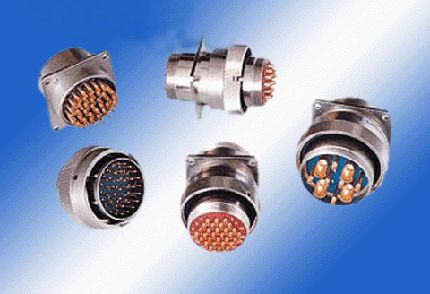

CXCH-01電連接器
CXCH-01系列
簡 介
本系列是CXCH的改進型。殼體壁厚增加,提高了產品的 機械強度。本系列共有九種性別,三十二種孔位排列。 廣泛適用于艦船、機床、郵電通訊等設備和惡劣的環境中。 符合GJB2889。
技術特性
環境性能
工作溫度:-55℃~+200℃
相對濕度:40℃時達95%
工作高度:海拔30000m
振動:頻率10Hz~2000 Hz加速度196m/s2
沖擊:加速度490m/s2
恒加速度:490m/s2
防鹽霧,防潮濕,防霉菌性能等符合GJB2889標準的要求。

電氣性能
接觸電阻及額定電流

接觸件規格mm

接觸電阻mΩ

額定電流A

焊線筒內徑mm

適配導線 mm2

φ1

≤5

5

φ1.4

1.0

φ1.5

≤2.5

10

φ2.0

1.5

φ2

≤1.25

20

φ2.5

3.0

φ3

≤0.75

40

φ3.0

6.0


額定電壓、耐電壓及絕緣電阻

工作環境

額定電壓V

耐電壓V

絕緣電阻MΩ

常溫常壓

500

≥1500

≥5000

濕熱

500

≥1125

≥100

高溫

≥1000

低氣壓條件1KPa

250

≥300


機械性能
殼體:高強度鋁合金材料
非屏蔽鍍層:陽極氧化作色
屏蔽鍍層:鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體:耐熱熱固性材料
外殼間電連續性:鋁合金外殼≤2.5mΩ
接觸件:銅合金材料 表面鍍金、銀
封線體和密封圈:硅橡膠材料
機械壽命:1000次

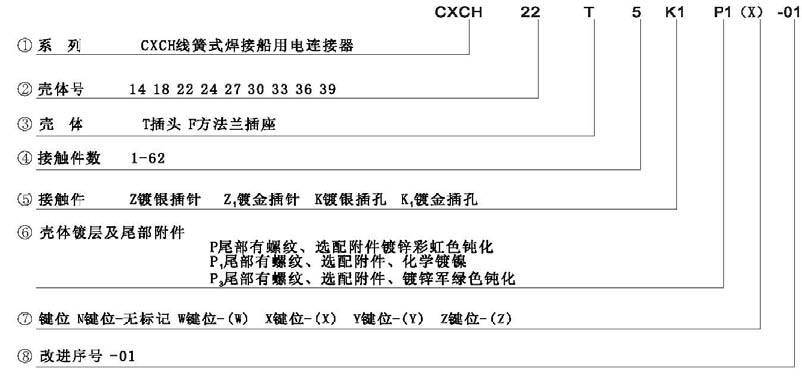

標記代號及意義

接點排列
該系列接點排列與XC系列相同
外形尺寸
CXCH-01系列插頭

插頭裝針時,焊線杯伸出殼體長度L=2或7.5
插頭裝孔時,焊線杯伸出殼體長度L=2或7.5

外殼號

18

22

24

27

30

33

36

39

42

D1

28

32

34

37

40

43

46

49

52

D2

18

22

24

27

30

33

36

39

42

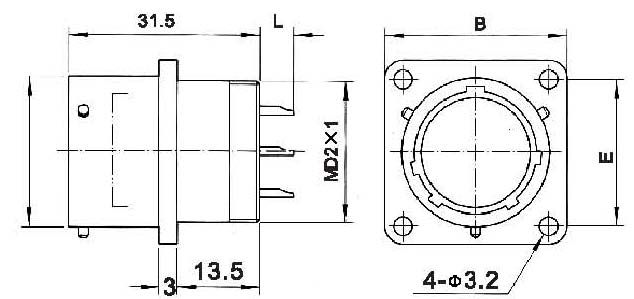

CXCH-01系列插座

插座裝針時,焊線杯伸出殼體長度L=2或7.5
插座裝孔時,焊線杯伸出殼體長度L=2或7.5

殼體號

18

22

24

27

30

33

36

39

42

D1

19.7

23.7

25.7

28.7

31.7

34.7

37.7

40.7

43.7

D2

18

22

24

27

30

33

36

39

42

B

27.5

30

32

34.5

36.5

39.5

41

43

46

E

21.5

24

26

28

30

32.5

34

36

39

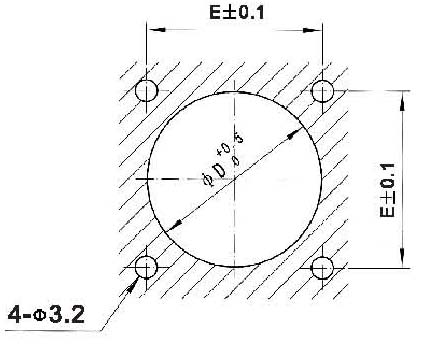

面板開孔建議尺寸

殼體號

18

22

24

27

30

33

36

39

42

D

18.5

22.5

24.5

27.5

30.5

33.5

36.5

39.5

42.5

E

21.5

24

26

28

30

32.5

34

36

39

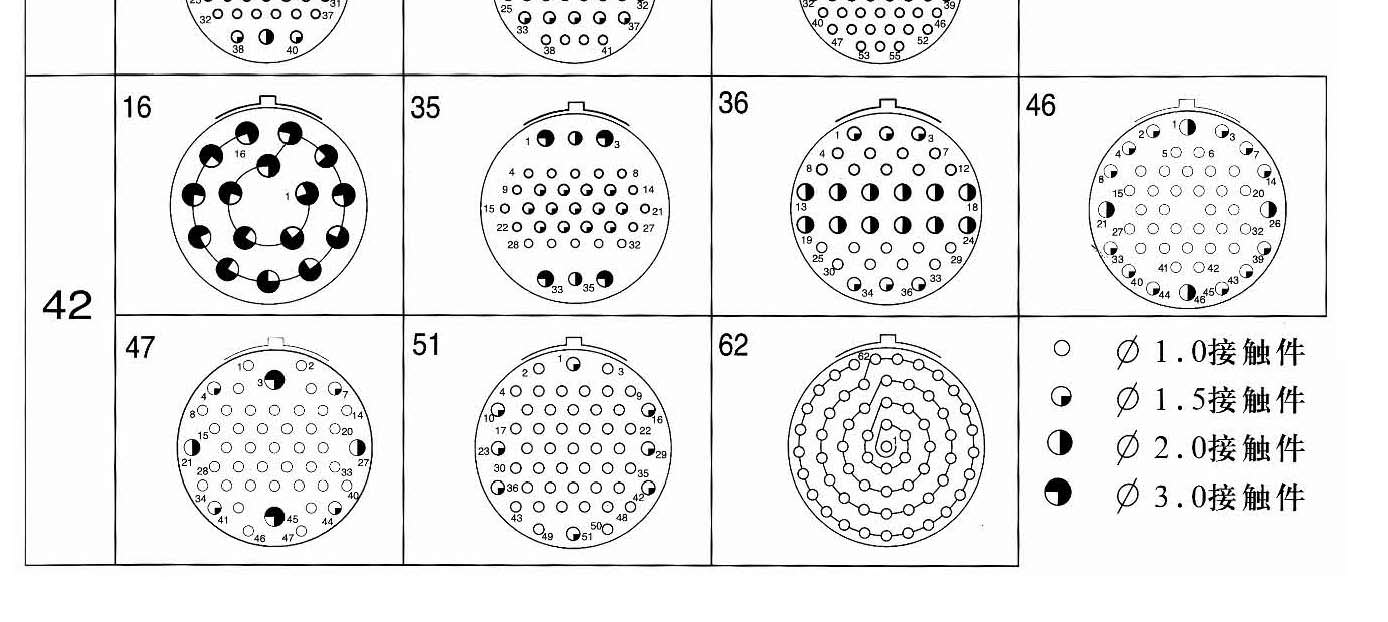

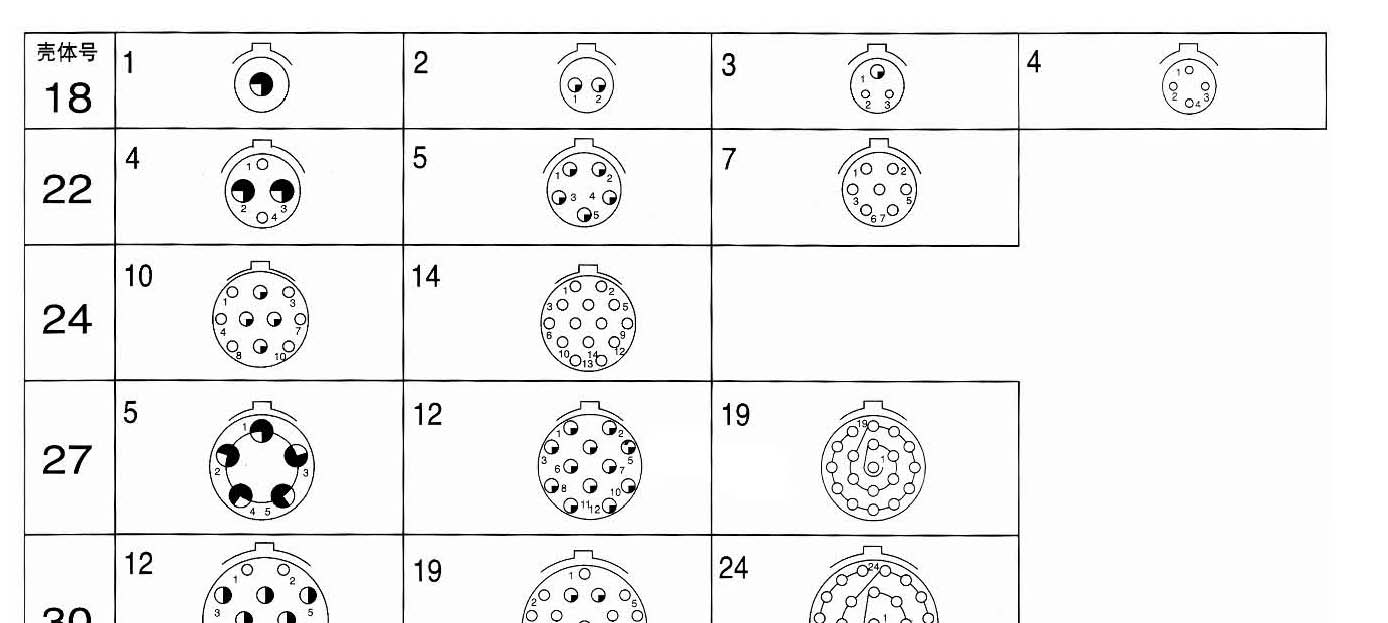

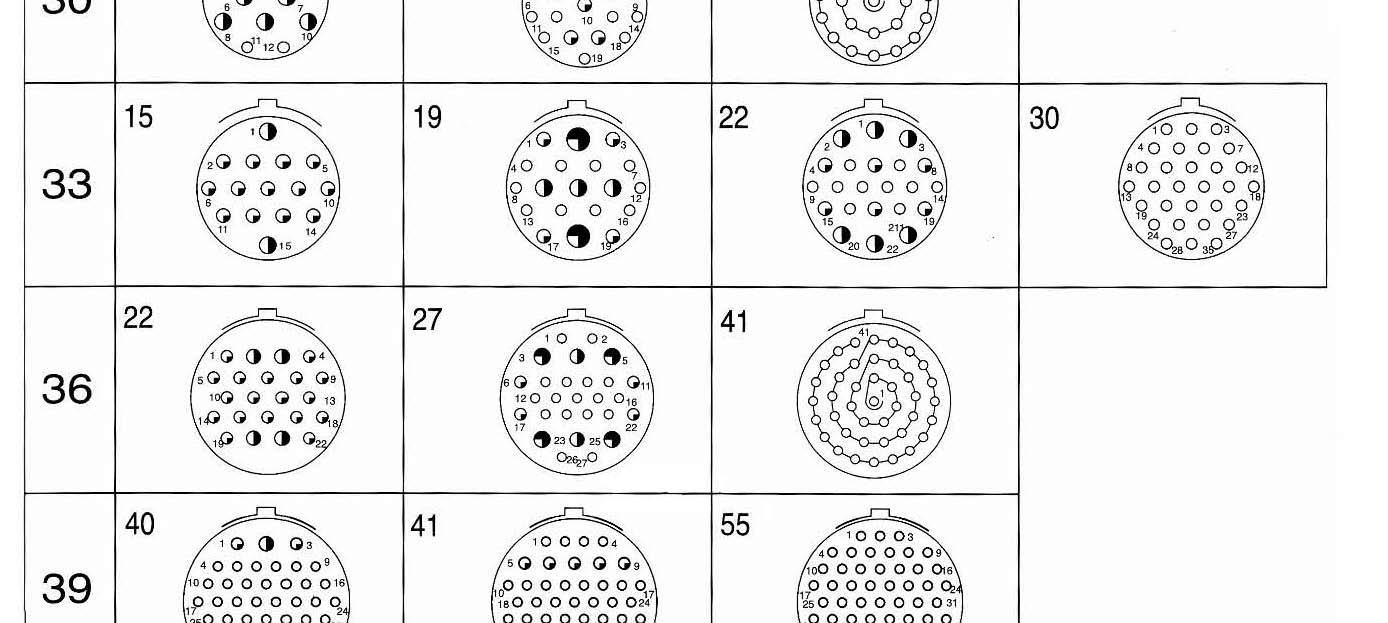

CXCH-01系列接點排列(裝針絕緣體插合面視圖)



更多詳情請咨詢:http://www.vangehome.cn
